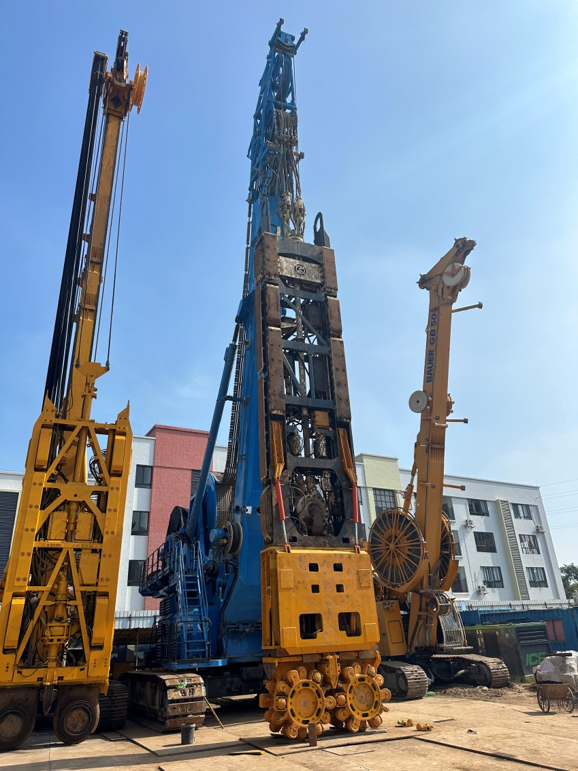

Máquina de corte de trincheiras multifunção

Máquina de corte de trincheiras multifunção
Propriedades básicas
Local de Origem: China
Nome da Marca: APIE
Número do modelo: Série do SC
Trading Properties
Minimum Order Quantity: 1 unidade
Price: US$ 400000-550000 Unit
Payment Terms: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Supply Ability: 10 unidades por mês
Etiquetas:

Spherical Hobs Hydromill

grab Trench Cutter Machine

Hydromill grab Trench Cutter Machine
Resumo do Produto
Benefícios da Fresadora Esférica no Corte Hidromecânico Construção Econômica: A implementação de fresadoras esféricas reduz significativamente as despesas associadas ao corte hidromecânico em rocha dura, levando a cronogramas de projetos mais rápidos. Processo Simplificado: Não há necessidade de pré...
Atributos personalizados do produto
Destacar

Máquina de trincheira multifunção

,

Máquina de corte de trincheiras de parede de diafragma

,

Máquina de trincheira de parede do diafragma

Nome do produto:
Cortador de trincheiras
Energia instalada:
571 kW
Torque do cortador:
100 kNm
Profundidade máxima:
55 m
Peso máximo de transporte:
29.6 m
Altura do computador central:
219/258/260/288/300mm 8'10'12'
Modelo de porta-facas:
SH30/40
Descrição do produto
Especificações e características pormenorizadas



Máquina de corte de trincheiras multifunção 0



Benefícios da Fresadora Esférica no Corte Hidromecânico

  1. Construção Econômica: A implementação de fresadoras esféricas reduz significativamente as despesas associadas ao corte hidromecânico em rocha dura, levando a cronogramas de projetos mais rápidos.

  2. Processo Simplificado: Não há necessidade de pré-corte de furos, o que simplifica os equipamentos e processos de construção necessários.

  3. Operação Prolongada: A roda da fresadora com dentes de fresa permite a operação contínua por até 100 horas, diminuindo a frequência de elevações da hidromecânica e estendendo efetivamente o cronograma de construção, ao mesmo tempo em que reduz as necessidades de mão de obra.

  4. Necessidades de Manutenção Reduzidas: O módulo hidromecânico opera suavemente com o mínimo de esforço na caixa de engrenagens, o que reduz o tempo e os custos de manutenção.

  5. Impacto Mínimo no Solo: Esta tecnologia causa pouca perturbação no solo, tornando-a ideal para projetos localizados nas proximidades de estruturas existentes.

  6. Melhor Deflexão de Corte: O design aprimora as capacidades de deflexão durante o corte hidromecânico em formações rochosas desafiadoras.

  7. Alta Precisão: O alinhamento vertical das trincheiras pode ser mantido com uma precisão de até 1‰, garantindo resultados de alta qualidade.

  8. Eficiência de Combustível: O sistema atinge mais de 20% de economia de combustível (média de 73L/h com um motor CAT C18), tornando-o mais eficiente em termos de energia e ecologicamente correto.

Máquina de corte de trincheiras multifunção 1



Visão Geral das Rodas de Corte: Caixa de Engrenagens e Fresadora Esférica

Para um desempenho ideal, uma fresadora esférica precisa gerar força descendente adequada, com cada fresa exigindo um mínimo de 5 toneladas. Considerando uma roda com espessura de 1200 mm, ela possui um total de 54 fresas. Normalmente, cerca de um terço delas - cerca de 18 fresas - estão ativamente envolvidas na quebra de rocha, exigindo uma pressão total de pelo menos 90 toneladas. Cada caixa de engrenagens deve, portanto, suportar 45 toneladas de pressão, destacando a necessidade de capacidades robustas de suporte de carga radial.

A fresa funciona como um quebra-rochas rolante, o que significa que não exige alto torque. Por questões de segurança, a caixa de engrenagens é projetada com uma classificação de torque de 150 kNm. A extremidade de saída apresenta um design hexagonal cônico, que facilita a instalação e remoção rápidas da roda de corte.

A fresadora esférica utiliza dois tipos principais de ferramentas de corte fixas: hidromecânicas laterais e hidromecânicas de corte principais. Cada linha de trajetória inclui três hidromecânicas laterais e duas hidromecânicas de corte principais. Além disso, o design incorpora um dente de aba em uma estrutura de rolo, que é simples e eficaz. Este design inovador oferece resistência superior à força em comparação com as máquinas tradicionais, onde a estrutura mais pesada do dente de aba geralmente leva ao desgaste rápido dos blocos de desgaste e anéis guia.



Máquina de corte de trincheiras multifunção 2





Parâmetro do Módulo com SC-135



Máquina de corte de trincheiras multifunção 3

Parâmetro Especificação
Peso total do módulo hidromecânico 47–60 toneladas
Espessura da parede 1000–2000 mm
Torque máximo da caixa de engrenagens 180 kNm
Velocidade de saída da caixa de engrenagens 0–20 rpm
Força máxima de pressão 60 toneladas
Pressão máxima no solo 120 toneladas



Parâmetros do módulo com XCMG 120



Máquina de corte de trincheiras multifunção 4



Parâmetro Especificação
Peso total do módulo hidromecânico 47–60 toneladas
Espessura da parede 1000–2000 mm
Torque máximo da caixa de engrenagens 180 kNm
Velocidade de saída da caixa de engrenagens 0–20 rpm
Força máxima de pressão 60 toneladas
Pressão máxima no solo 120 toneladas
