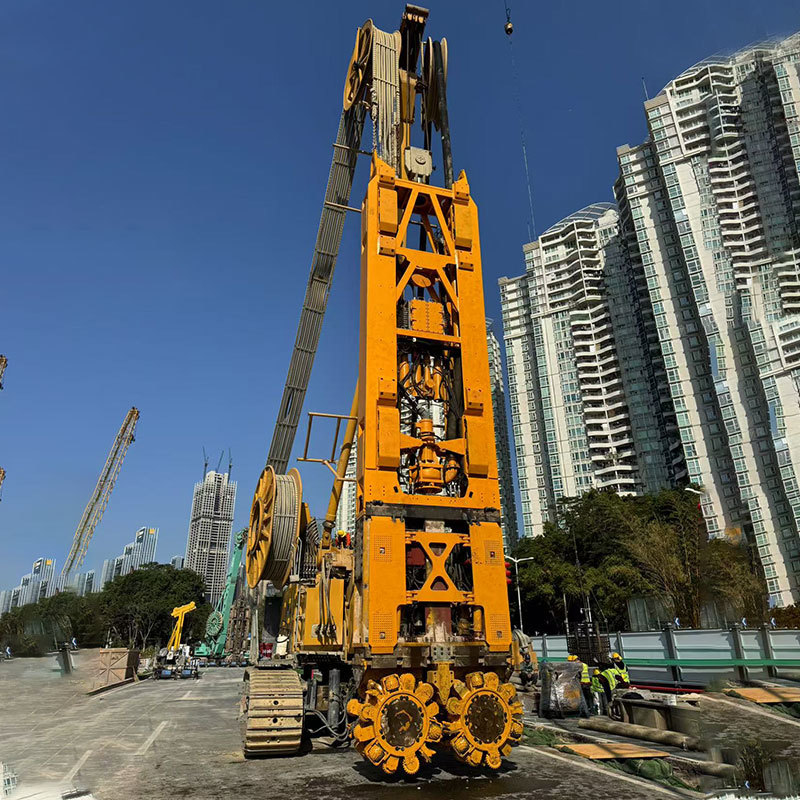

Máquina de corte de valas com garra para parede diafragma

Vantagens do Hub Esférico:

1.Reduz significativamente o custo de construção do corte de moinhos hidráulicos em camadas de rocha dura, reduzindo a duração do projecto.

2Não há necessidade de cortar buracos, simplificando o equipamento de construção.

3A roda do moinho hidromelha de dentado permite uma operação contínua de longa duração (até 100 horas), reduzindo o número de elevadores de moinho hidromelha, prolongando efetivamente o tempo de construção,e simplificar os requisitos de trabalho.

4Funcionamento estável do módulo de moinho hidráulico com impacto mínimo da caixa de velocidades, reduzindo o tempo de manutenção e os custos.

5- Baixo nível de perturbação do solo, tornando-o adequado para construção perto de edifícios.

6. Melhora a capacidade de deflexão do moinho hidráulico de corte em camadas de rocha dura.

7A precisão vertical da trincheira pode ser controlada dentro de 1‰.

8Economiza mais de 20% de combustível (atualmente uma média de 73 litros/h com um motor CAT C18), tornando-o mais eficiente em termos energéticos e ecológico.

Cortar rodas...Caixa de engrenagens e rodas de corte

Para que a placa esférica seja eficaz, ela deve exercer força de carga suficiente. Uma única placa requer pelo menos 5 toneladas de força de carga.um conjunto de rodas tem um total de 54 panelas. , uma média de 1/3, ou seja, 18 placas, estão envolvidas na quebra de rocha, e a pressão total necessária é de pelo menos 90 toneladas.que exige que a caixa de velocidades tenha uma capacidade de carga radial suficientePara além disso, a plataforma é um triturador de rochas, que não requer muito binário. Por razões de segurança, o binário da caixa de velocidades é de 150KNm;A extremidade de saída adota uma estrutura hexagonal cônica, que permite a instalação e remoção rápidas da roda de corte.

Existem dois tipos principais de ferramentas de corte fixas na panela esférica, um é o moinho hidrominoso lateral e o outro é o moinho hidrominoso de corte principal.e dois moinhos hidráulicos principais de corte em cada linha de trajetóriaA estrutura é simples e prática, e tem uma melhor resistência à força do que a estrutura de um cilindro.Máquina tradicional. A estrutura daMáquina tradicionalO dente de flapper é pesado e a força é fraca, o que fará com que o bloco de desgaste e o anel de guia se desgastem rapidamente.

Parâmetro do módulo com SC-135

Parâmetros do módulo com XCMG 120
